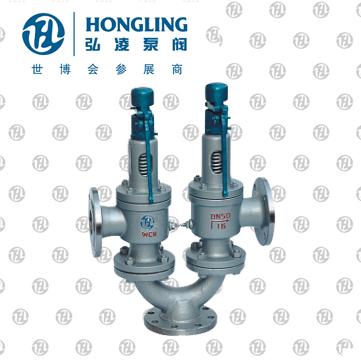

雙聯彈簧式安全閥
產品型號：A38Y-16C/25/40
發布時間：2008-5-7
A38Y、A43H、A37H型雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
相關產品:
不銹鋼高壓安全閥
TFA48SH-64高溫高壓安全閥
帶散熱器彈簧全啟式安全閥A40Y
GA42Y-100單杠桿安全閥
內裝式安全閥TANA42F
A28H帶手柄彈簧全啟式安全閥
A46F(Y)先導式安全閥
A44Y帶扳手彈簧全啟式安全閥
A41H彈簧微啟封閉式高壓安全閥
A21H不銹鋼彈簧微啟式安全閥
彈簧微啟式螺紋安全閥
保溫夾套安全閥
脈沖式安全閥
帶扳手彈簧全啟式蒸汽安全閥
彈簧微啟式氧氣安全閥
液壓式安全閥
微啟彈簧式安全閥
真空負壓安全閥
先導式安全閥
單杠桿安全閥
雙杠桿安全閥
主安全閥
帶散熱器彈簧全啟式安全閥
高溫高壓安全閥(電站用)
全啟式超高壓安全閥
安全溢流閥
彈簧微啟式高壓安全閥(焊接式)
彈簧全啟式安全閥
帶手柄彈簧全啟式安全閥
彈簧微啟封閉式安全閥
彈簧微啟式外螺紋安全閥
波紋管平衡式安全閥
雙聯彈簧式安全閥
平行式安全回流閥
液化石油氣安全閥
彈簧全啟封閉式安全閥
帶扳手彈簧微啟式安全閥
彈簧全啟封閉式高壓安全閥
彈簧微啟封閉式高壓安全閥
空壓機安全閥
雙聯彈簧式安全閥產品用途：
A38Y、A43H、A37H型雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
雙聯彈簧式安全閥產品特點：
1、全啟式結構，排量大
2、閥瓣處設有反沖盤部件
3、帶提升扳手可定期檢驗閥門開啟的靈活性
4、整定壓力偏差小，可達±3%
5、啟閉壓差≤15%
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
7、平面結構的閥瓣和閥座易于維修和重新加工
雙聯彈簧式安全閥執行標準：
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
雙聯彈簧式安全閥產品型號：
A43Y-16C(25,40)
A38Y-16C(25,40)
A37Y-16C(25,40)
雙聯彈簧式安全閥整定壓力等級：
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
雙聯彈簧式安全閥性能參數：
| 型號 |
鑄鋼型 |
|
| 口徑范圍 | DN15～DN400 | |
| 適用溫度 | ≤350°C | |
| 適用介質 | 水、蒸汽、油品 | |
| 材料 | 1、閥座 | 2Cr13 |
| 2、閥體 | WCB | |
| 3、調節圈 | 2Cr13 | |
| 4、反沖盤 | 2Cr13 | |
| 5、閥瓣 | 2Cr13 | |
| 6、導向套 | 2Cr13 | |
| 7、閥蓋 | WCB | |
| 8、彈簧 | 50CrVa | |
| 9、閥桿 | 2Cr13 | |
| 10、扳手 | ZG200 | |
| 11、調整螺桿 | 45#鋼 | |
| 12、保護罩 | ZG200 | |
| 密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 |
雙聯彈簧式安全閥結構圖：
A37型雙聯彈簧式安全閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 140 | 310 | 205 | 65 | 2×50 |
| 100 | 160 | 355 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
A43型雙聯彈簧式安全閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 135 | 295 | 190 | 50 | 2×40 |
| 100 | 160 | 352 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
A38型雙聯彈簧式安全閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 40 | 2×20 |
| 80 | 135 | 295 | 190 | 65 | 2×32 |
| 100 | 160 | 365 | 265 | 80 | 2×40 |
| 150 | 195 | 415 | 275 | 125 | 2×65 |
